Déjame contarte mis primeras experiencias con una FPGA. Revisamos la placa de desarrollo Tang Nano. Con ejemplos básicos en Verilog y explicaciones -más allá de los primeros pasos- que me hubieran venido muy bien el primer día.

Tenía ganas de probar una FPGA. Sí, tal vez para ti representan un amargo recuerdo de oscuras prácticas en alguna asignatura ya superada; con la que aún sueñas a veces. Pero yo sólo las conocía de oídas.

Sipeed Tang Nano FPGA Board Powered by GW1N-1 FPGA. seeedstudio.com

Introducción

Las FPGA son los chips más inútiles que vas a encontrar. No sirven para nada. Un microcontrolador al menos interpreta instrucciones; y tiene cierto hardware, interactúa con otros componentes. Lo programas -digamos- para leer un sensor por I2C y enviar el resultado cada cinco segundos por puerto serie a una UART. Es sencillo. Una FPGA no tiene I2C, ni UART, ni temporizadores, ni mucho menos interpreta un programa.

Sin embargo, son también unos chips tremendamente versátiles. Con ellos puedes implementar cualquier circuito digital. Como por ejemplo… una UART, un bus I2C. Todos los temporizadores que necesites. Incluso una CPU entera… o varias, si te caben.

A diferencia de otros chips, las FPGA no tienen un propósito. Son como una protoboard. De hecho, su nicho principal está en prototipado (ASIC), actividades de alta velocidad (aceleración por hardware) y proyectos con muchas entradas y salidas (procesamiento paralelo).

Pocas son las ventajas que ofrece una FPGA -para un aficionado- frente a un microcontrolador. No obstante, son muy interesantes si te gusta el diseño digital.

Se venden placas de demostración con la FPGA de turno junto a displays LED 7 segmentos, pulsadores, interruptores y toda clase de clavijas: puerto VGA, HDMI, USB, Ethernet, jacks, etc. Algunas cuentan con su propio manual de prácticas. Valen entre 70 y 150€. Dependiendo del hardware de la placa y las especificaciones del chip.

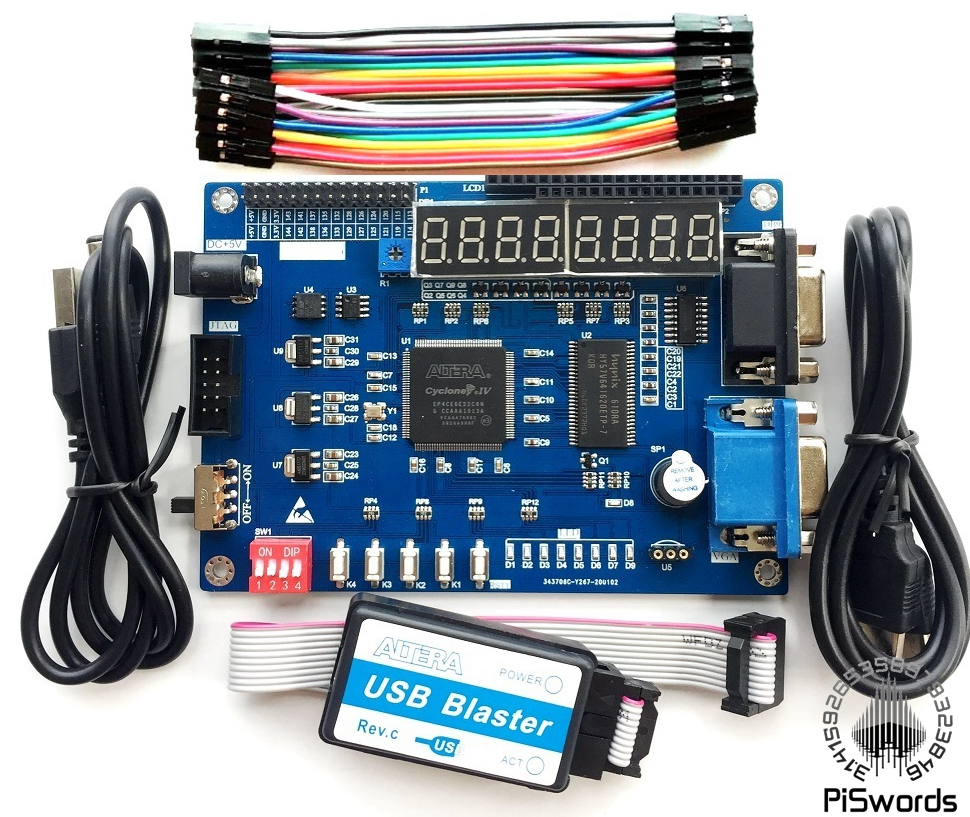

Placa de desarrollo FPGA, programador JTAG y cables. Piswords Store - AliExpress

Puedes encontrar modelos antiguos más baratos. Igualmente válidos pero incompatibles con la última versión de las herramientas, por ejemplo. Los fabricantes más conocidos son Intel, Xilinx o Lattice.

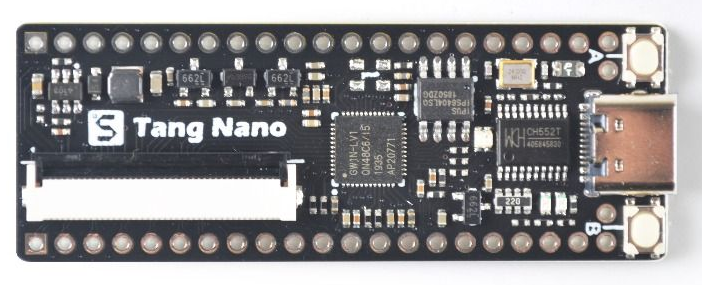

Tang Nano

Es una placa de desarrollo súper básica. Su factor de forma recuerda a un DIP ancho de 40 pines. Se programa por USB, algo poco común. Es compatible con protoboard. Y ahora cuesta unos 6 dólares (el año pasado menos de 5).

Cuenta con:

  • FPGA GW1N-1 de Gowin Semiconductor.
  • Chip CH552 haciendo de conversor JTAG-USB
  • Oscilador de cuarzo a 24MHz (en realidad es para el CH552 pero también está conectado a una entrada de la FPGA así que puedes usarlo como reloj externo).
  • Un LED tricolor, dos pulsadores y conector display VGA estándar de 40 patillas.

La especificación completa aquí: Sipeed Tang Nano FPGA Board Powered by GW1N-1 FPGA.

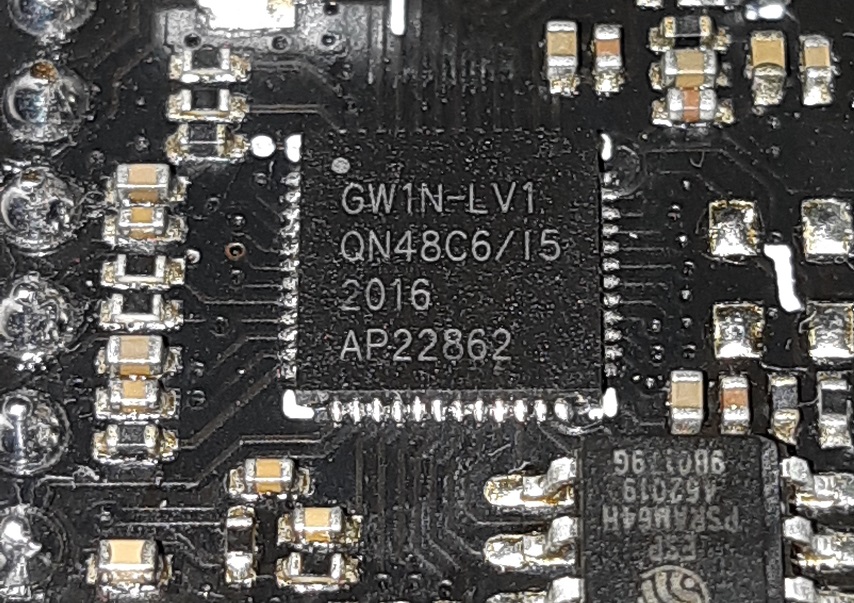

Detalle de la FPGA GW1N-1. EyC.

GOWIN Semiconductor es un fabricante chino poco conocido en el mercado occidental. Por suerte, la documentación y el software están disponibles en inglés. No tengo experiencia con otras marcas y no puedo decirte si este chip es mejor o peor que otros. Lo más notable es el encapsulado. Hasta ahora era raro encontrar FPGA de sólo 48 pines y menos aún en un paquete QFN.

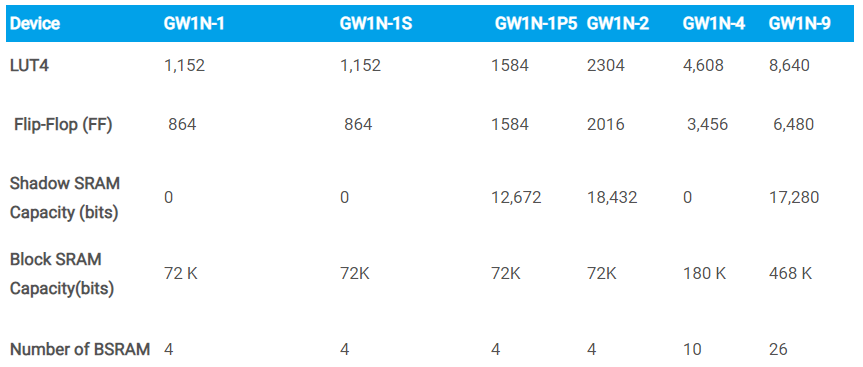

El modelo GW1N-1, el más sencillo de la familia GW1N. Y esta es la más básica de la gama LittleBee®. Chips compactos, de poco consumo y bajo coste especialmente pensados para dispositivos portátiles. Dispone de 1152 LUTs, 864 FlipFlops, PLL, oscilador interno y memoria flash. No tiene, por ejemplo, capacidad DSP ni le cabe un softcore. Familia LittleBee® - Gowin Semiconductor .

Familia LittleBee®. Gowin Semiconductor

La toolchain de Gowin se puede descargar desde su página web. Pesa algo más de 150Mb (250Mb la versión con Synplify Pro, pero no te va hacer falta). Es un IDE muy simple con el software de síntesis, programador y algunos accesorios. La suite es gratuita aunque requiere licencia.

Para ahorrarte el trámite de solicitarla, Sipeed Studio proporciona un servidor flotante de licencias. Aquí hay instrucciones detalladas: Tang Nano Getting Started - install the ide. Básicamente consiste en configurar la siguiente IP cuando el programa lo solicite:

For Gowin ide: 45.33.107.56 in the pop-up box, IDE port: 10559.
For Synplify Pro: setx LM_LICENSE_FILE 27020@45.33.107.56

Cómo funcionan

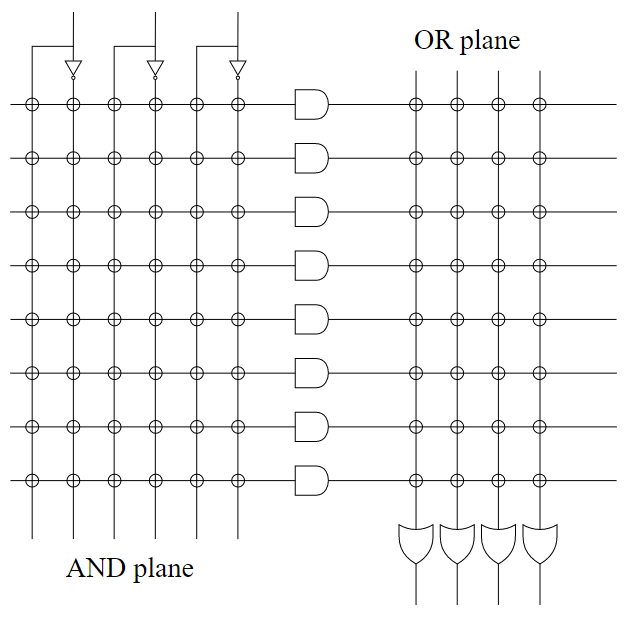

Yo tenía entendido que las FPGA tenían montones de puertas lógicas OR y AND y tú las combinabas haciendo el circuito que quisieras. Resulta que no. Dichos dispositivos existían, efectivamente, pero se llamaban PLA: Programmable logic array.

Programmable logic array. Wikipedia.

Las FPGA siguen otro esquema diferente. Se componen de bloques lógicos universales y bloques de enrutado universales.

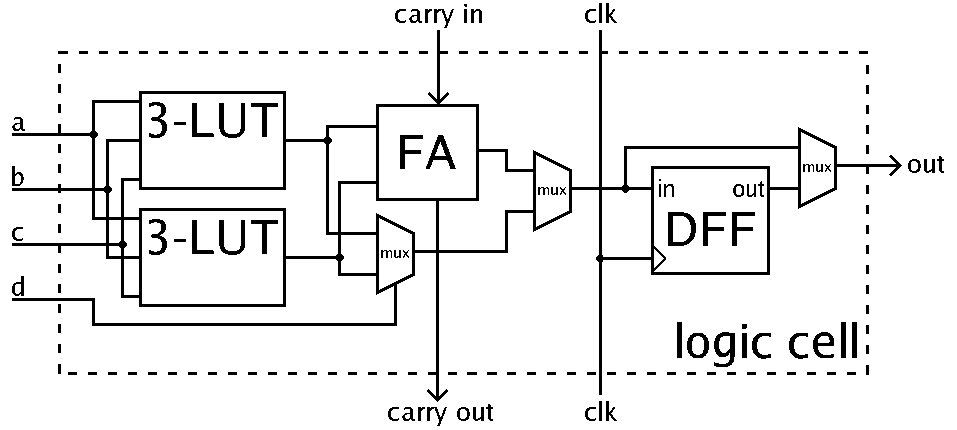

Un bloque lógico universal -CLB (Configurable Logic Block) o Gowin las llama CFU (Configurable Function Unit)- puede emular cualquier elemento digital. Dentro hay un FlipFlop, una puerta lógica universal (LUT), una pequeña ALU y un multiplexor (mux). Tú decides qué función le asignas en tu circuito.

Representación simplificada de un Bloque Lógico Universal. (LUT – Lookup table, FA – Full adder, DFF – D-type flip-flop). Wikipedia.

  • La puerta lógica universal te sirve para hacer circuitos combinacionales. Te permite emular puertas de hasta 4 entradas -ahora veremos cómo-.
  • El Flip Flop permite crear circuitos secuenciales. Lo puedes configurar asíncrono o síncrono. Con Set y Reset, con detección de flanco de subida o de bajada, etc.
  • La ALU de un bit más acarreo puede sumar, restar, incrementar, decrementar o multiplicar, o comparar dos números. Es útil para hacer contadores, operaciones aritméticas y comparaciones.
  • Con el multiplexor puedes seleccionar flujos diferentes en función de una condición. Es un if.

También tienen unos bloques configurables de entrada/salida (IOB). Se puede seleccionar el nivel de tensión, histéresis, tipo de señal (si es diferencial, por ejemplo)…

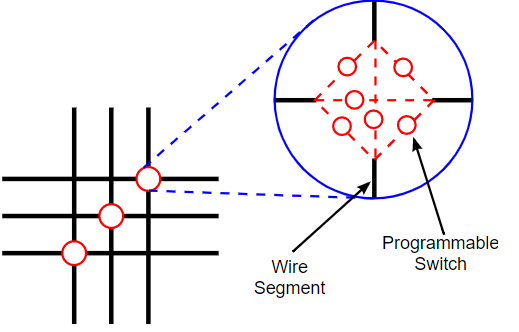

Todo interconectado mediante interruptores programables. Así decidimos qué se conecta con qué:

Enrutado FPGA (Configurable Routing Unit). Wikipedia.

Al final es como una protoboard digital, con sus conexiones de entrada/salida, sus cables (rutas) internos, y miles de componentes lógicos para usarlos a tu criterio.

Te puede sonar raro el concepto de puerta lógica universal pero es de lo más simple. Al final una puerta lógica de 2 entradas tiene 4 posibilidades, una de 3 tiene 8 posibilidades y así. Sólo hay que decirle qué salida queremos en cada estado. Y eso lo hacemos con un vector de 4, 8, 16 bits o los que sean según las posibilidades de entrada.

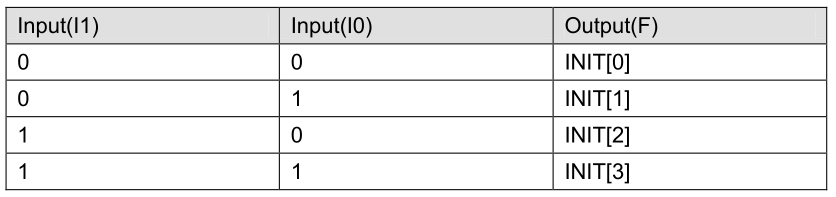

El circuito mira el vector y sabe qué salida corresponde en función del valor de las entradas. Por eso se llaman Look-Up Table o LUT. Las hay de 1 entrada, 2, 4… y luego se pueden encadenar y combinar entre sí.

Gowin Configurable Function Unit (CFU). GoWin UG288.

Por ejemplo instanciamos esta puerta, la primera entrada (número 0) va al cable a, la segunda va al b y la salida al cable o. El vector de inicialización es 8h.

LUT2 my_gate (
    .F(o),
    .I0(a),
    .I1(b)
);
defparam my_gate.INIT=4'h8;

En binario, 8 se escribe 1000. La salida valdrá 1 sólo cuando I0 e I1 ambas sean 1. Es decir, eso es una puerta AND. Cambiando el vector a 1110 haríamos una OR. Y XOR sería 0110.

Este proceso de bajo nivel, donde vamos poniendo de qué tipo es cada puerta se llama gate level.

Se puede diseñar un circuito a base de poner transistores o puertas lógicas individuales, pero lo normal es irnos a un nivel un poco más abstracto, register-transfer level.

Configurar la FPGA

Los micros se programan, las FPGA se configuran. Este proceso tiene dos fases principalmente.

Lo primero es describir la interacción entre los componentes. Se usan Lenguajes de Descripción de Hardware (HDL). Los más importantes y los que todas las toolchains soportan son VHDL y Verilog. Yo miré ejemplos de uno, ejemplos del otro y me quedé con el que mejor entendí de primeras: Verilog.

Escribes la lógica, dónde va a haber datos (register) y las conexiones que mueven esos datos (register transfer). Un compilador interpreta lo que quieres decir y deduce las puertas, flip-flops, etc. necesarios para implementar tu lógica (gate level).

La traducción del register transfer level a gate level se llama síntesis.

Después le dices por qué patilla física del chip entra cada señal o sale. También puedes ubicar físicamente los bloques dentro del chip. Por ejemplo si los quieres contiguos para alguna operación crítica en tiempos. Eso son las physical constraints.

Esta fase -más física- se llama place & route. Tras ella se genera el bitstream. Ese es el fichero que luego enviaremos al dispositivo.

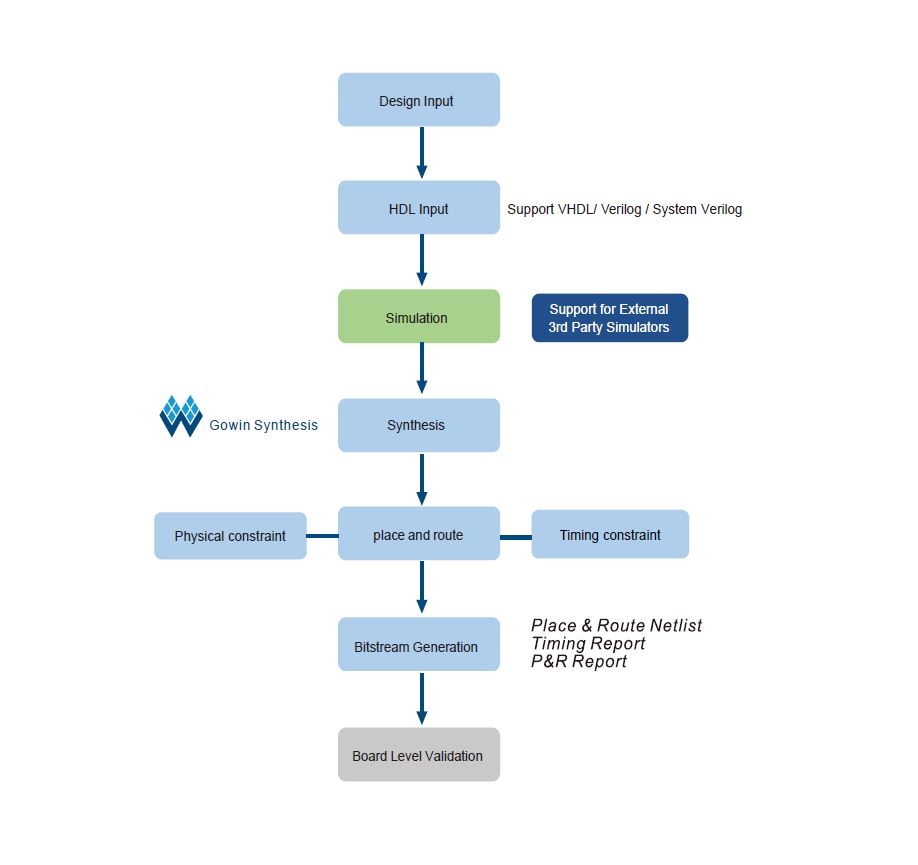

Fases del proceso de diseño. Gowin semiconductor.

Entre tanto puedes simularlo y depurarlo. El IDE de Gowin no incorpora simulador ni debugger. Pero trae una librería de componentes que puedes importar y compilar en un simulador externo, tipo Multisim.

Verilog en sí no es complicado. Los circuitos digitales sí lo son. Puedes aprender las keywords y las estructuras principales de Verilog en pocas horas. Pero necesitarás mucho más tiempo hasta poder hacer algo que funcione tal como lo habías pensado.

Hay muchos manuales y videos describiendo los primeros pasos:

Déjame hablarte de los segundos pasos.

El circuito más sencillo

Te presento un circuito ideal para familiarizarte con las herramientas, fases del desarrollo y el poco hardware que tiene la Tang Nano. El circuito más sencillo de todos: un cable.

Tenemos dos botones y un led tricolor. Pues vamos a conectar con un cable uno de los botones a uno de los LEDs.

En Verilog, lo expresamos así:

module led (input btn, output led);

    assign led = btn;

endmodule

btn es una entrada, led es una salida. El valor de la salida es igual al de la entrada.

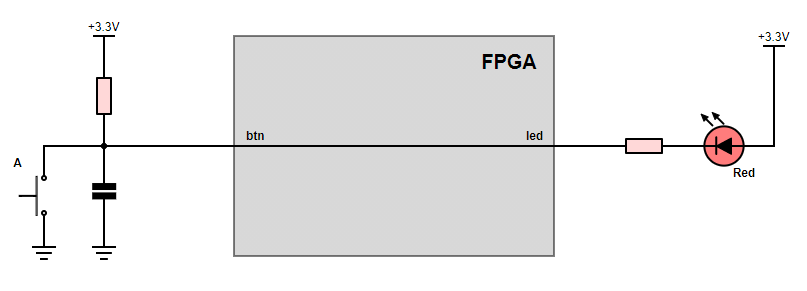

Con esas instrucciones, la fase de síntesis generará el siguiente “circuito”:

El circuito más sencillo de todos. EyC

En la fase place & route debemos asociar btn y led a patillas físicas. Eso se hace con la herramienta floor planner.

A continuación una plantilla para que veas las conexiones más claramente. Abajo están los pulsadores y los led. Ignora los pines con el signo de advertencia, es porque tienen doble función, no le des importancia por ahora.

Plantilla para facilitar la fase de place&route. EyC

El botón A está conectado a la patilla 15, y el botón B a la 14. Por lo tanto, si quieres que al pulsar el botón A se encienda el led rojo, btn será la patilla 15 y led será la 18.

Un circuito combinacional

Tu primer circuito seguramente sea uno combinacional. Además, aunque el ejemplo anterior funciona correctamente, lleva a engaño. Porque los pulsadores cierran a masa. Es decir, que cuando los pulsas están poniendo un 0 lógico, no un 1. El LED, por otra parte, va conectado a positivo. O sea que está invertido y luce cuando hay un 0 lógico.

Este ejemplo te ayudará a separar el estado interno del valor en entrada/salida. Haremos una puerta lógica XOR.

El LED, que normalmente está apagado, se debe encender al pulsar un botón o el otro; pero volverse a apagar si pulsamos ambos. Dicha operación es un XOR y se representa por ‘^’.

module led (input btn_a, btn_b,
            output led_r);

    assign led_r = btn_a ^ btn_b;

endmodule

Sin embargo, no funciona. Por lo que hemos explicado antes: los pulsadores y el LED están invertidos. Hay que invertir los valores si queremos que funcione como una puerta XOR normal.

Diferenciar entre entradas/salidas y variables de estado siempre facilita la lectura. Asignaremos el prefijo i_ a las entradas y o_ a las salidas. En este ejemplo el valor de btn_a (estado) es justamente el opuesto a i_btn_a (entrada).

module led (input i_btn_a, i_btn_b,
            output o_led_r);

    assign btn_a = ~i_btn_a;
    assign btn_b = ~i_btn_b;

    assign led_r = btn_a ^ btn_b;

    assign o_led_r = ~led_r;

endmodule

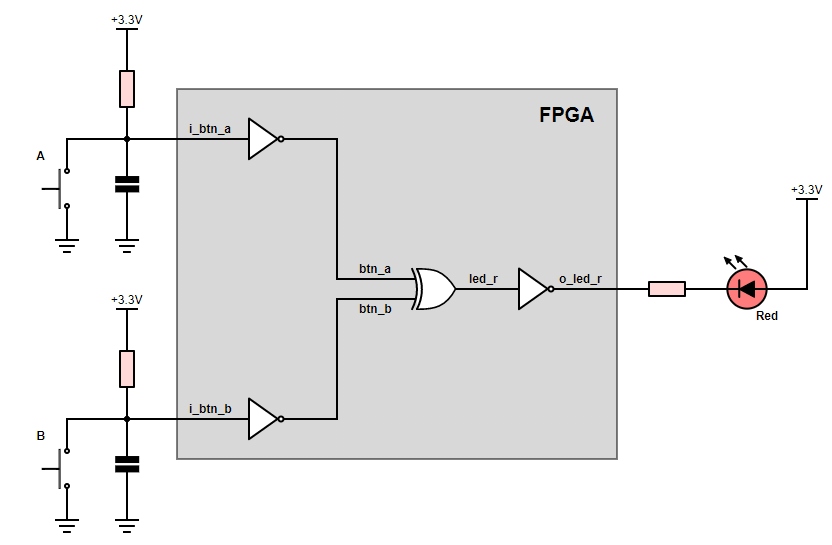

La síntesis habrá generado este esquema que ya sí funciona como esperamos.

Esquema del circuito anterior: LED XOR. EyC

Bueno, no es del todo cierto. Ese esquema no es el de verdad. La síntesis hace ciertas optimizaciones. Aquí ha jugado con los inversores. Se los ha quitado y ha inferido directamente una puerta XNOR, que funcionalmente es lo mismo. Por eso a veces se dice que los inversores son gratis en una FPGA.

La síntesis interpreta el código en Verilog y deduce el esquema. Es común seguir ciertos patrones; de lo contrario fallará, o -peor aún- generará esquemas realmente enrevesados.

En cuanto al orden de las asignaciones, da igual. Son cables. Habrá los mismos cables ya los pongas más arriba o más abajo en el código.

Otra prueba, un poco menos simple:

  • Cuando se pulse el botón A, encender sólo el LED rojo.
  • Cuando se pulse el botón B, encender sólo el LED verde.
  • Cuando ambos botones están pulsados, encender sólo el LED azul

Si eres programador habrás pensado en una condición if:

if (btn_a and not btn_b)
    led_r = 1
    led_g = 0
    led_b = 0
else if (btn_b and not btn_a)
...

Te pasará mucho sobre todo al principio. Aquí no hay ifs. No hay una CPU que tome un camino u otro en función de si una variable es verdadera o falsa. Aunque la evaluación btn_a and not btn_b sigue siendo igual: led_r = btn_a & ~btn_b.

module led (input i_btn_a, i_btn_b,
            output o_led_r, o_led_g, o_led_b);

    // Buttons and LED are negative logic
    assign btn_a = ~i_btn_a;
    assign btn_b = ~i_btn_b;

    assign o_led_r = ~led_r;
    assign o_led_g = ~led_g;
    assign o_led_b = ~led_b;

    // Behaviour
    assign led_r = btn_a & ~btn_b;
    assign led_g = ~btn_a & btn_b;
    assign led_b = btn_a & btn_b;

endmodule

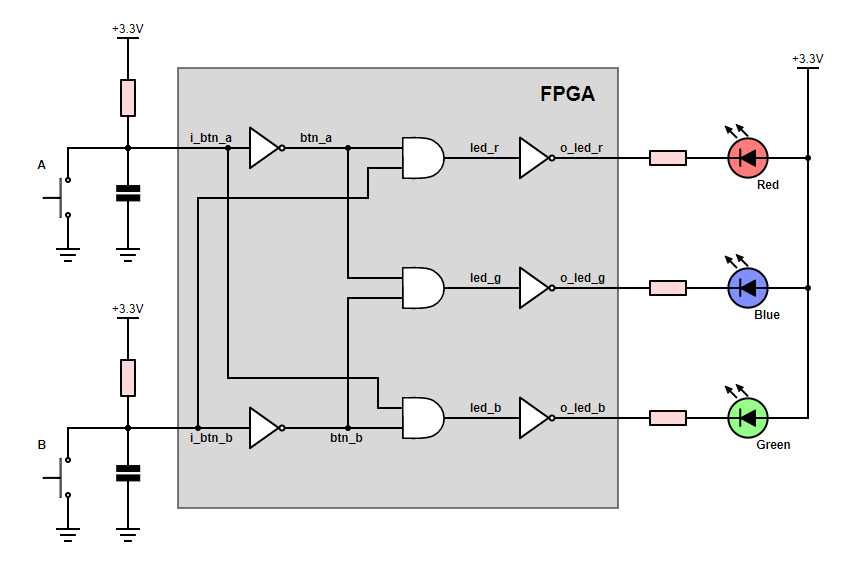

Estaríamos construyendo dentro de la FPGA este circuito.

Esquema del circuito anterior: LED tricolor con puertas. EyC

Todos los assign del código se traducen en cables, se quedan ahí formando parte del circuito. De hecho eso nos lleva a uno de los problemas más habituales cuando empiezas.

Doble driver

Cuando piensas en el típico ejemplo de hacer parpadear un LED, imaginas algo así:

wire out;       // defino un pin de salida
assign out = 1; // lo pongo a uno

#100ms          // espero 100ms (mirar cómo se hace un sleep)

assign out = 0; // lo pongo a 0

Tu primer impulso es mirar cómo se hace un sleep y un bucle. Las respuestas te sorprenden un poco. Es igual, está todo mal.

Cuando indicaste out = 1 conectaste a Vcc el cable llamado out. Si luego asignas out a 0, estás conectándolo también a Gnd. ¿Quieres conectar una señal a Vcc y a Gnd a la vez?

ERROR (EX2000) : Net ‘out’ is constantly driven from multiple places.

Los cables (net) llevan la señal de una salida (su driver) a una o varias entradas. No puedes conectar dos drivers al mismo cable porque si tienen valores distintos provocarías un cortocircuito interno.

Oye, esto es de perogrullo -me dirás. Sin embargo más adelante estarás tentado de manejar la misma señal desde dos bloques always. Lo intentarás… y te fallará. Y caerás en la cuenta de que has intentado cortocircuitar las salidas de dos flips-flops.

Un circuito secuencial

Tu siguiente paso será un circuito secuencial. Uno básico. Un pulsador que alterna el estado de un LED. Lo pulsas y se enciende, lo vuelves a pulsar y se apaga.

No se puede hacer sólo con puertas y cables. Necesitas mantener un estado interno, una variable. En Verilog las variables se llaman registros, y se implementan por debajo con flip-flops.

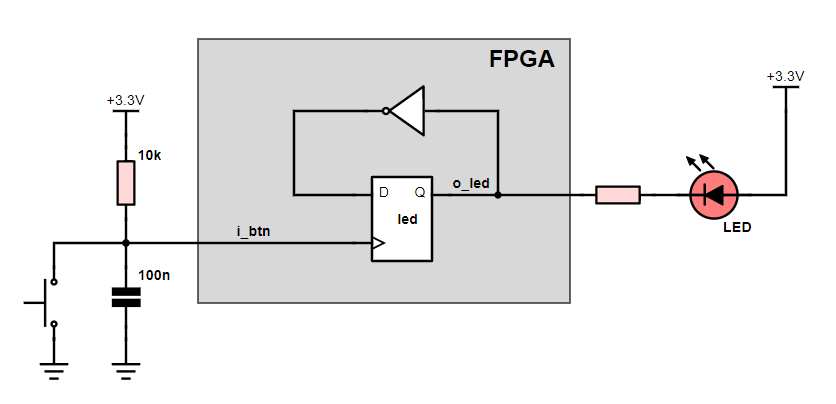

Un flip-flop toggle se construye alimentando la entrada con el valor negado de su propia salida. Así:

Esquema del circuito anterior: LED toggle. EyC

En Verilog se describiría del siguiente modo:

module led (input i_btn,
            output o_led);

    reg led = 0;            // variable "led" is a register
    assign o_led = led;     // output "led" matches variable "led"

    always @(negedge i_btn) // on falling edge of the input "btn"
        led <= ~led;        // variable led is inverted

endmodule

Ese always con negedge o posedge casi siempre infiere un Flip Flop (o varios). Lo que hay tras la arroba se llama sensitivity list. De ahí y del contenido se deduce cuál es la línea de reloj, el flanco de activación, el valor inicial, si el reset es síncrono o asíncrono y demás posibilidades.

A diferencia del ejemplo anterior, donde sólo había cables y puertas reaccionando al valor de las entradas, ahora tenemos variables. Memoria, estado interno… llámalo como quieras. Con variables sí tiene sentido asignar valores siguiendo un orden. Aquí entra el operador <=. Diremos que = es para lógica combinacional; y <= para lógica secuencial.

Siguiendo con el ejemplo en el floor planning indicamos que i_btn es la patilla 15 (botón A). Y eso causará un warning en la fase place and route.

WARN (PR1014) : Generic routing resource will be used to clock signal ‘i_btn_d’ by the specified constraint. And then it may lead to the excessive delay or skew

Las FPGA tienen rutas especiales de baja latencia para las señales de reloj. La síntesis ha detectado que i_btn actúa como clock del flip-flop. Pero está conectada a una línea normal de I/O. Parte del aprendizaje es saber diferenciar los avisos que puedes ignorar en tu diseño de los que no.

Lo programamos, probamos el circuito y… no. No funciona.

Unas veces queda encendido y otras apagado. Parece aleatorio. ¿Es del código? ¿hay algo mal que no ves?

Y de pronto te acuerdas: el rebote del pulsador ¡Es eso!

Pues no.

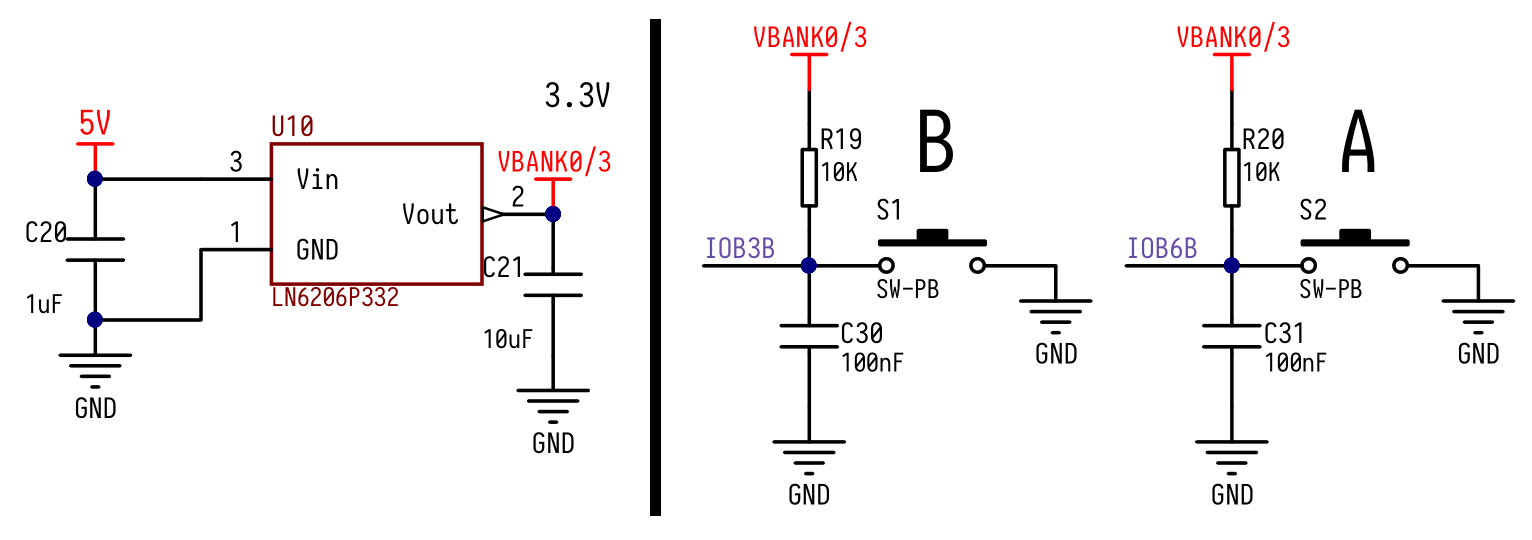

Mira el esquema de la Tang Nano:

Detalle del esquema. Se aprecia el filtrado de alimentación así como el debouncer de los pulsadores A y B. EyC

¿Ves C30 y C31? Son debouncers. Cuando presionas, el pulsador cortocircuita su condensador y lo descarga inmediatamente. Cuando lo sueltas se carga lentamente a través de la resistencia.

Histéresis

El debouncer con condensadores es eficaz pero tiene un efecto secundario. Convierte una señal en origen digital como es un pulsador, en una señal continua: la tensión en los extremos de un condensador. Las FPGA son chips muy rápidos. Les afecta mucho el ruido.

Al soltar el pulsador, la tensión en el pin de entrada va subiendo poco a poco. Cuando llega justo a umbral de disparo, el ruido la hace subir y bajar muy rápidamente. Cada vez que el flip-flop detecta un flanco negativo activa o desactiva el LED. Al mismo tiempo, el propio consumo del LED hace caer ligeramente la tensión. C20 y C21 no reaccionan suficientemente rápido y las perturbaciones se propagan por R19 y R20 hasta la entrada de la FPGA.

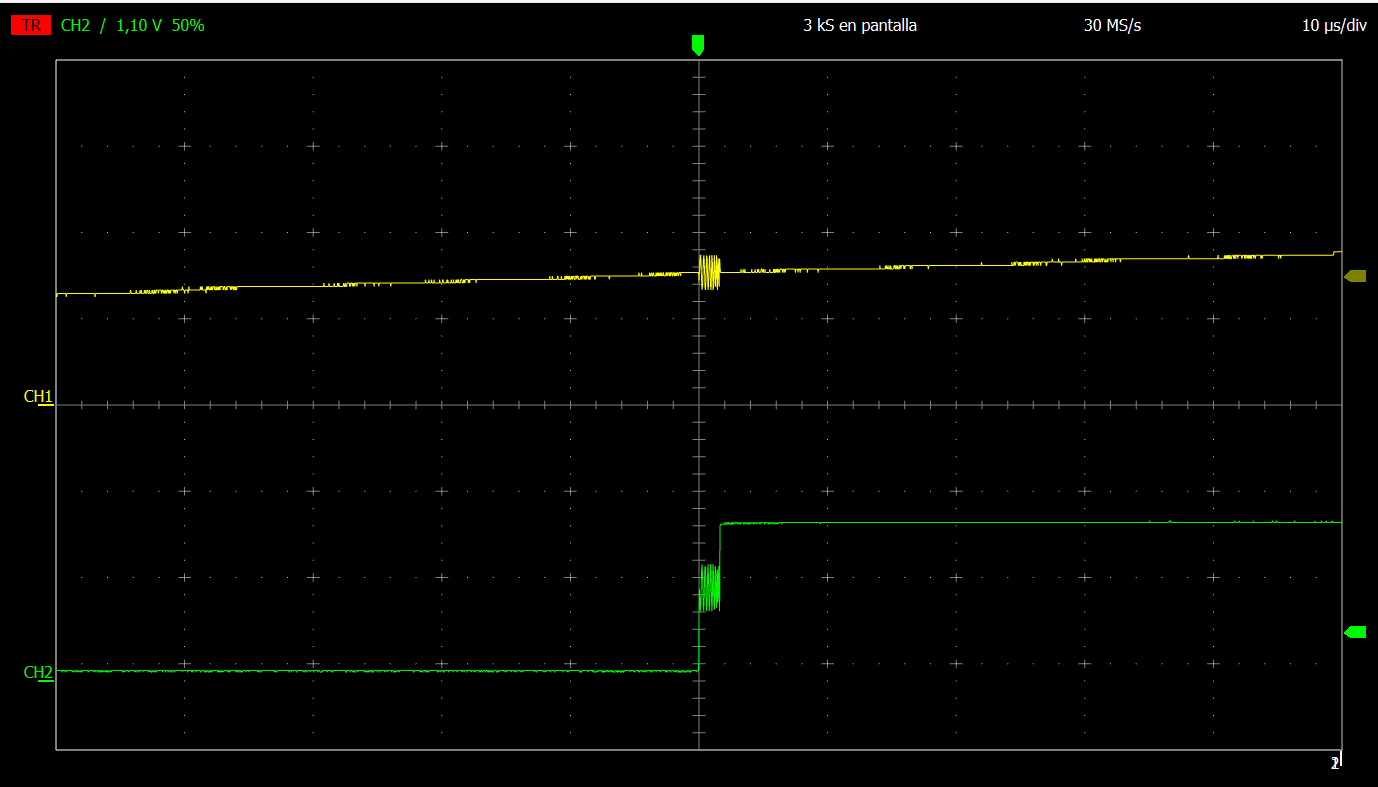

Forma de onda en el pin 15 de la FPGA (CH1) y estado de la salida (CH2). EyC

La realimentación sólo dura unos instantes pero su resultado es impredecible.

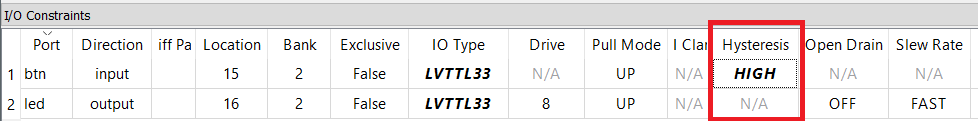

Vista la causa, se soluciona fácilmente configurando la histéresis de esa entrada.

Cuando se trabaja con señales continuas (no discretas) es preciso configurar la histéresis. EyC

Contadores

Ahora en vez de interactuar manualmente, queremos que sea automático. La GW1N tiene oscilador interno, pero usaremos la señal cuadrada de 24MHz dada por el cristal de cuarzo y aplicada en la patilla 35.

Un led que parpadea es el hello world en el mundo de los microcontroladores. Si bien aquí no tenemos una función sleep, hacer una intermitencia es muy sencillo.

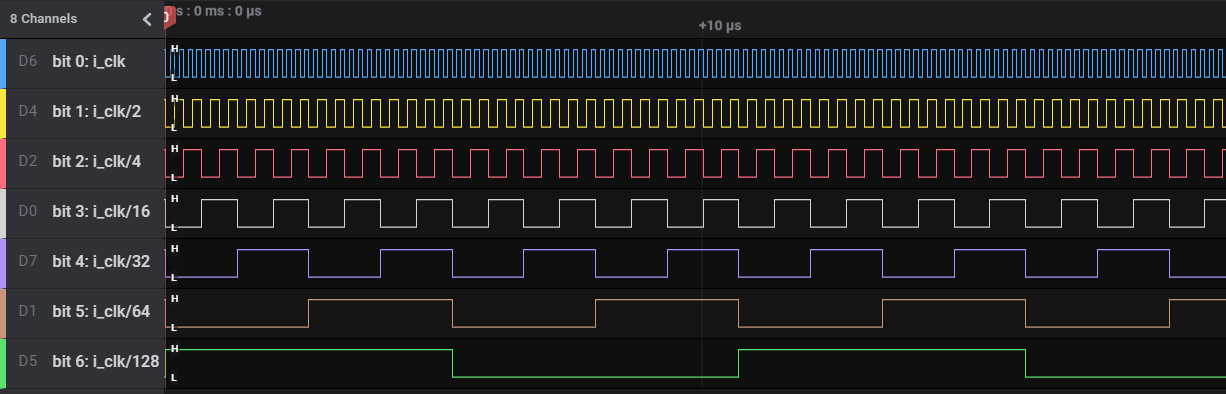

Sólo es un oscilador lento. Para conseguir un oscilador lento a partir de uno rápido basta con dividirlo. Si dividimos la señal de 24MHz por 2 son 12MHz; por 4, 6MHz; por 8, 3MHz y así.

División de una señal de reloj para obtener frecuencias menores. EyC

Este ejemplo tan básico es un patrón que vas a ver en multitud de situaciones. Creamos un contador de 32 bits y lo incrementamos en cada ciclo de reloj.

module blink (input i_clk, output o_led);

    reg [31:0] counter = 0;      // always initialize registers
    assign o_led = counter[24];  // output is bit 24

    always @(posedge i_clk)
        counter <= counter + 1;

endmodule

La entrada i_clk es la frecuencia original, el bit 0 cambiará en cada flanco de subida, o sea dividida por 2. El bit 3 por 4… y así el bit $n$ dividida por $2^{n+1}$.

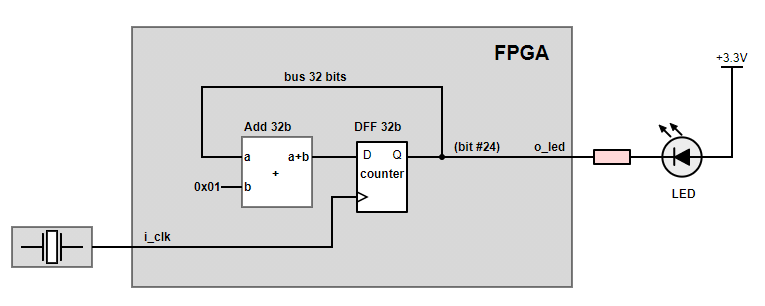

El circuito resultante será más o menos así:

Esquema del circuito anterior: LED intermitente. EyC

La salida o_led es un cable que podemos conectar al bit que queramos. Conectándolo al bit 24 tendremos un parpadeo de 0.7 veces por segundo. Y conectándolo al 23 el doble: 1.4 veces por segundo.

Ya tenemos nuestro LED que parpadea a una frecuencia visible.

Sí, pero… ¿una vez por segundo?

Es parecido. Sólo que esta vez en vez usamos el contador para contar. En lugar de conectar el LED en un bit concreto, vamos evaluando el valor en cada ciclo y cuando alcance un número precalculado invertimos la salida. Y lo reiniciamos a cero.

Si el reloj va a 24MHz, cuando la cuenta alcance 11.999.999 habrán pasado 0.5s (pongamos 12e6 para redondear). En ese momento cambiamos la salida y reiniciamos el contador.

module blink (
    input i_clk,             // clock: 24MHz
    output reg o_led = 0     // this time o_led is a registered output
);

    reg [31:0] counter = 0;

    always @(posedge i_clk) begin
        counter <= counter + 1'b1;

        if (counter == 12e6) begin
            o_led <= ~o_led;  // toggle output
            counter <= 0;     // reset to zero
        end
    end

endmodule

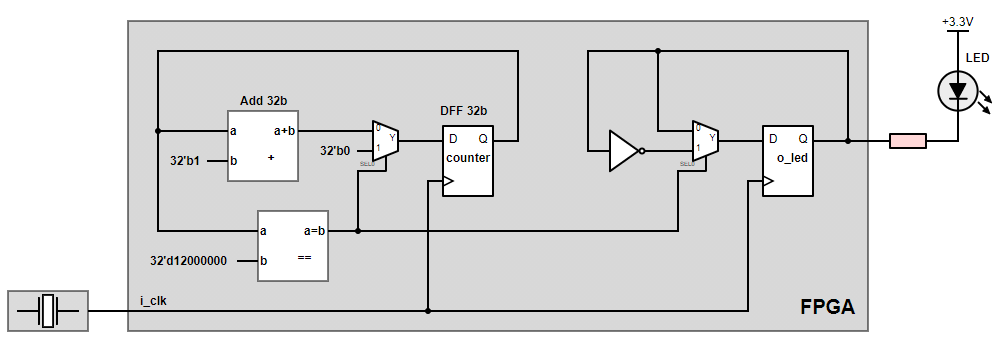

Nos habrá generado un circuito un poco más complejo:

Esquema del circuito anterior: LED intermitente a intervalos de 1 segundo. EyC

Hay dos flip-flop. Uno que se llama o_led (porque es una salida de tipo register). Y otro flip-flop ancho de 32 bit llamado counter. Ambos reaccionan a la misma señal de reloj. En el flanco de subida de i_clk tomarán el valor existente en su entrada.

El valor de cada registro se decide en función del estado actual usando unos multiplexores. Para counter puede ser el valor actual de counter incrementado en 1 unidad, o puede ser 0. Y para o_led puede ser el valor actual o su inverso.

Los multiplexores están controlados por el comparador. Así, cuando se detecte el valor esperado en counter, se activará su salida y en el siguiente ciclo de reloj counter se reiniciará y o_led cambiará de estado.

Esta es una descripción alternativa del mismo circuito:

reg [31:0] counter = 0;

assign got_max_count = (counter == 12e6);

always @(posedge i_clk)
    counter <= got_max_count ? 0 : counter + 1'b1;

always @(posedge i_clk)
    o_led <= got_max_count ? ~o_led : o_led;

El resultado es idéntico. Pero ahora le hemos puesto nombre al cable que conecta la salida del comparador con los multiplexores: se llama got_max_count.

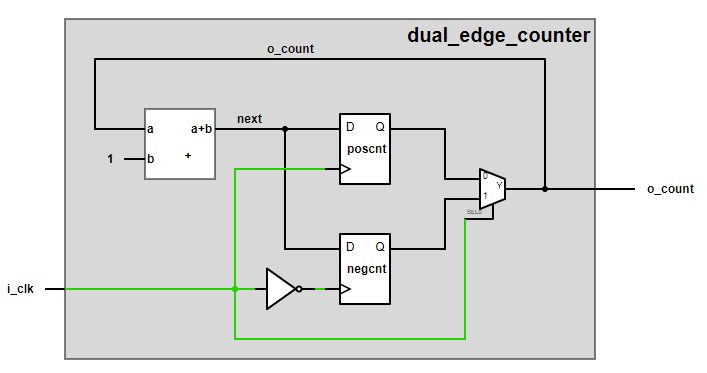

Dual edge

Un código Verilog sirve para dos cosas: simulación o síntesis. Si es sólo para simularlo puedes programar lo que te dé la gana: retardos, bucles, etc. Por ejemplo en un testbench.

Si es para síntesis la cosa está más restringida. Ya que ese código debe poderse expresar con los componentes físicos disponibles en tu dispositivo. Por ejemplo, un contador que se incremente tanto en el flanco de subida como en el de bajada:

always @(posedge btn_a or negedge btn_a)
    count <= count + 1

Es técnicamente correcto, pero no sirve. Porque tu FPGA dispone de flip-flops sensibles al flanco de subida o de bajada, pero no a ambos.

ERROR (EX3534) : Assignment under multiple single edges is not supported for synthesis.

¿Y así? Así ya no da error:

always @(posedge (btn_a | ~btn_a))
    count <= count + 1

No da error, cierto. ¿Pero sabes lo que va a pasar? Que la síntesis te lo va a optimizar. Una señal o su negada es siempre verdadero. Así que te va a plantar un flip-flip con la señal de reloj puesta fija a Vcc.

¿Entonces no se puede? Claro que se puede. Pero sabiendo el circuito apropiado.

Contador sensible a ambos flancos de la señal. EyC

Aquí tenemos dos contadores, uno sensible al flanco de subida y otro al de bajada (ese inversor en realidad no existe, está por claridad). La entrada de ambos es común y consiste en el valor de salida más uno. La salida va en función del valor del reloj.

En el flanco de subida se activa el contador de arriba, y se actualiza al valor de la salida incrementado. También se activa el mux y presenta a la salida el valor de dicho contador. En el flanco de bajada se actualizará el inferior y ese es el valor que se presentará en la salida.

Se consigue con este código:

module dual_edge_counter (
    input i_clk,
    output [3:0] o_count
);

    wire [3:0] next = o_count + 1'b1;

    reg [3:0] poscnt;
    reg [3:0] negcnt;

    always @(posedge i_clk) poscnt <= next;
    always @(negedge i_clk) negcnt <= next;

    assign o_count = i_clk ? poscnt : negcnt;

endmodule

Imagínate el circuito antes de programarlo. Si ni tú mismo sabes qué quieres obtener, es muy posible que el sintetizador tampoco.

Patrones habituales

Cuidado con lo que pones en la sensitivity list.

Por ejemplo, así tendremos un flip-flop cuya señal de reloj es i_clk y cuyo reset síncrono es i_reset.

always @(posedge i_clk or posedge i_reset) begin
    if (i_reset)
        count <= 0;
    else
        count <= count + 1'b1;
end

El bloque se activa en cada flanco de subida de i_clk o de i_reset. Miramos el valor de i_reset. Si está a true es porque habrá llegado un pulso de esa línea y volvemos a cero. Si i_reset estaba a cero, lo que habrá activado el bloque habrá sido un pulso de reloj, por tanto incrementamos el contador.

Ahora hacemos un ligero cambio. En vez de comparar i_reset, comparamos i_clk. Siguiendo el mismo razonamiento. Si i_clk es positivo ha sido un pulso de reloj, y si no lo que ha habido es un reset.

always @(posedge i_clk or posedge i_reset) begin
    if (i_clk)
        count <= count + 1'b1;
    else
        count <= 0;
end

Este segundo código sintetizará algo bastante más enrevesado y difícil de entender.

Y tú dirás ¡es lo mismo! Pero no, en el primer caso, el contador volverá a cero en cuanto se active i_reset. En el segundo sólo lo hará si i_clk está abajo cuando se active i_reset.

Los casos límite que en programación son indiferentes aquí generan cosas muy distintas.

Por otro lado, la síntesis espera ciertos patrones. Cosas que como programador piensas que deberían dar igual, cambian o incluso fallan al sintetizar.

Por ejemplo un condicional dentro de la condición de reset. Esto funciona, aunque el circuito resultante es complicado:

always @(posedge i_clk or posedge reset) begin
    if (reset) begin
        if (something) begin
          ...

Si juntas las dos condiciones en una sola línea, ya no sintetiza:

always @(posedge i_clk or posedge reset) begin
    if (reset & something) begin
       ...

ERROR (EX3833) : If-condition does not match any sensitivity list edge

Cuando no sabes qué significa un error, la mejor forma de aprender los patrones comunes es usando ejemplos ya hechos y modificándolos.

Lo que querías hacer probablemente habría sido más fácil escrito así:

wire reset_signal = reset & something;

always @(posedge i_clk or posedge reset_signal) begin
    if (reset_signal) begin
       ...

Siguientes pasos

La placa cuenta con un conector de 40 pines para LCD estándar. Le puedes conectar cualquier pantalla y experimentar con las señales VGA. Aún sin LCD se pueden hacer muchas prácticas sencillas añadiendo un poco de hardware. Como un display LED.

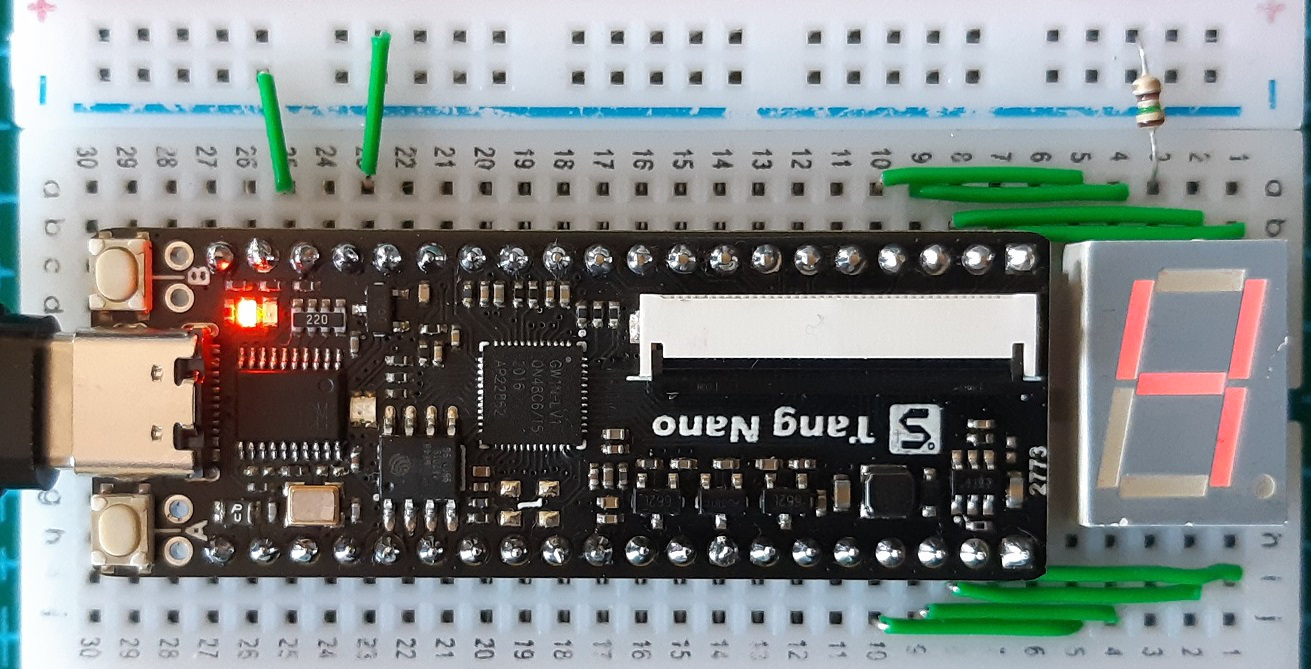

Tang Nano en una protoboard con un display LED de 7 segmentos. EyC

A estas alturas posiblemente necesites un simulador/depurador. El más famoso es Modelsim. El IDE de Gowin no lo incluye, pero puedes usar otra versión. En el IDE viene una librería con los componentes del chip y los módulos IP (propietarios) de Gowin, basta compilarla e importarla en el simulador.

Pronto descubrirás los glitches de las LUT. No voy a entrar en ello. De momento evita hacer pasar la señal de reloj por puertas lógicas.

Otro experimento sencillo es transmitir datos serie. Ya sabes hacer un registro de varios bits, un contador y un temporizador. No te costará nada hacer una UART para transmisión. Por supuesto no tienes que implementarla desde cero si no quieres. Hay módulos de Verilog libres en GitHub. También el propio fabricante facilita un módulo en el IDE, aunque en mi poca experiencia me ha parecido difícil de usar.

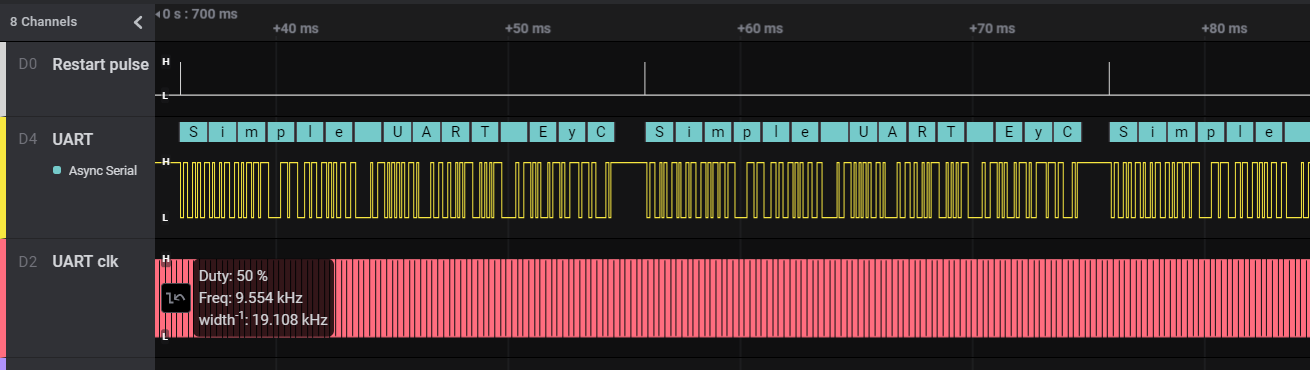

UART que envía una cadena periódicamente. EyC

A partir de aquí la cosa se complica. ¿Transmitir una cadena en vez de caracteres fijos?

Pues esa cadena puede ser fija y estar en memoria, en cuyo caso necesitarás una memoria (que puedes implementar a base de puertas o usar la BRAM del chip); y una máquina de estados que vaya incrementando la dirección de memoria, se traiga el byte, lo transfiera a la UART, espere, etc.

Pero también puede ser un string variable que venga de otro circuito en la FPGA, un contador, por ejemplo. Con lo cual te encontrarás una parte del circuito generando datos a una velocidad diferente del que los transmite. Empezarán los problemas de clock domain crossing, necesitarás instanciar un buffer FIFO. Al poco leerás sobre la metaestabilidad y los constraints de tiempo…

La Tang Nano es una placa FPGA sencilla, pero perfectamente válida. Útil en proyectos pequeños o como complemento. Para profundizar imagino que habrá otras plataformas más adecuadas. Como primera toma de contacto con la que aprender los fundamentos o satisfacer tu curiosidad, a mí me ha convencido.

Referencias y enlaces

Para empezar:

Para continuar:

Para profundizar:

Otros artículos relacionados:
