Hoy hablaremos de criptografía, depuración de software y seguridad por oscuridad. ¿Te acuerdas de cuando obtuvimos la PLOAM password de este router? Hoy vamos a profundizar hasta descubrir el algoritmo y la clave con que se cifran los backups de la configuración.

Nota:

El método anterior: MitM

Un inciso antes de comenzar.

El método que describía en la otra entrada consiste en interceptar la comunicación con el servidor de configuración (ACS) e inyectar los parámetros precisos para habilitar el acceso al dispositivo. Tuvimos que hacerlo así porque el router estaba completamente cerrado. No teníamos ni SSH ni telnet desde la propia LAN. Era un desafío, pero era un rollo.

Según algunos comentarios, en la versión más reciente del firmware ya no funciona.

Voy a probar con la versión SGDV10000043. Cambio la URL del ACS a mi servidor local. Al poco se establece la comunicación. Sigue funcionando. Aunque ciertamente hay cambios. Durante la primera fase en que el router envía al servidor el estado actual de la configuración, antes no había ni rastro de la PLOAM Password. Sin embargo ahora sí lo incluye:

<ParameterValueStruct>
  <Name>Device.Optical.X_MM_G988.RegId</Name>
  <Value xsi:type="xsd:string">37*************</Value>
</ParameterValueStruct>

Si sólo queríamos eso, ya no tenemos que entrar por SSH para verlo.

Siguiendo el procedimiento, activo el SSH y accedo desde una máquina remota. Entro por ssh con el usuario admin y la contraseña recogida durante la comunicación con el ACS.

Entre los procesos corriendo ahora hay un segundo dropbear (una versión ligera de SSH) también en la interfaz local.

admin@home:/tmp$ ps | grep dropbear
 1865 root  3448 S dropbear -F -j -k -U admin -p [192.168.1.1]:22 -P /v
 2576 root  3448 S dropbear -F -j -k -U admin -p [88.27.275.35]:22 -P /v

Lo cual significa que:

  • cuando habilitas el acceso por SSH, se habilita en remoto y en local
  • ahora podemos conectarnos desde nuestra red, sin necesidad de entrar por 4G o desde un servidor externo
  • este método sirve aún estando tras el CG-NAT, cuando no tenemos una IP pública y por tanto no podemos acceder desde fuera

Pero este post no va de eso.

El fichero cifrado

En la entrada anterior, cuando nos fijamos en si podíamos manipular la configuración, el fichero tenía este aspecto:

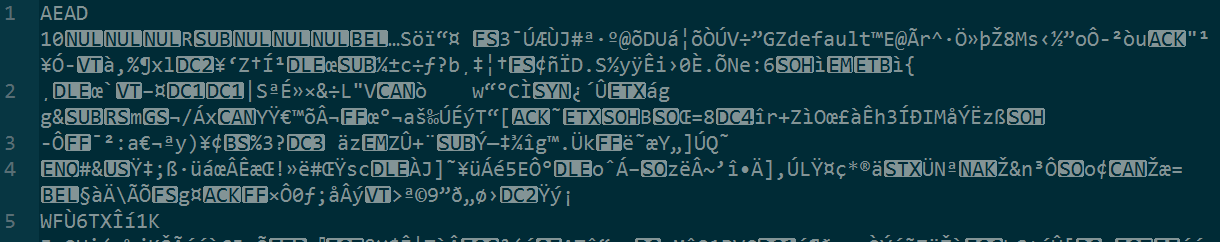

El fichero de configuración no es legible.

Decíamos entonces:

No es texto, es un fichero binario. Quizá comprimido, cifrado o las dos cosas. La cabecera AEAD me recuerda a Authenticated Encryption with Associated Data, prefiero buscar otro camino.

Tras hacernos root por aquel otro camino, vamos a saber más acerca de ese fichero de aspecto intimidatorio. El primer paso será verlo en hexadecimal. Empieza así:

00000000  41 45 41 44 20 31 30 00  00 00 53 d7 00 00 00 07  |AEAD 10...S.....|
00000010  ee f7 87 c4 6c 12 ae d8  a7 3a d5 1c 3c 25 f4 d0  |....l....:..<%..|
00000020  bc 3d b1 36 3e 40 0a f8  a9 6b bc ee 0f cb d0 bb  |.=.6>@...k......|
00000030  64 65 66 61 75 6c 74 f1  28 46 ca 0f 49 9c 31 40  |default.(F..I.1@|
00000040  47 3a 01 f9 93 22 06 29  01 97 25 a9 b4 9b 96 d1  |G:...".)..%.....|
00000050  30 30 08 7c c4 9e ff 1a  79 4d ec 52 75 bb 69 3f  |00.|....yM.Ru.i?|
00000060  ...

A la hora de analizar un fichero binario hay dos cosas por donde empezar a desgranar el formato. Una son las palabras legibles (strings) y la otra los ceros. De esto habíamos hablado ya en Describiendo un protocolo desconocido.

Tenemos varios elementos comunes en todos los ficheros. Dos son palabras legibles: AEAD 10 al principio del todo, que podría ser una firma identificativa del tipo de fichero. Y más adelante default. El resto es binario.

En cuanto a ceros tenemos uno al final de AEAD 10, podría ser una cadena terminada en cero. Luego encontramos 00 00 53 d7. Cabe suponer que sea un entero de 32 bits,en tal caso equivaldría a 21463 en hexadecimal. Lo cual coincide con el tamaño en bytes del fichero:

$ wc -c device.cfg
21463 device.cfg

Y finalmente 00 00 00 07, si fuese un entero sería igual a 7. Aún no sabemos qué es.

El resto de los bytes cambian en cada fichero. Son producto, por tanto, de alguna operación con bytes aleatorios, basados en el tiempo o contadores.

Magic AEAD 10

Solemos llamar magic number a la secuencia inicial de algunos ficheros. Facilita descartar rápidamente un archivo si no es del tipo que esperamos.

Hay marcas muy conocidas, por ejemplo los ejecutables de MSDOS comenzaban por MZ, iniciales de Mark Zbikowski. Los de Windows por PE Portable Executable. Los binarios de Linux modernos por ELF Executable and Linkable Format. Los PDF empiezan por PDF. Y los ficheros comprimidos con zip lo hacen por PK, iniciales de Phil Katz -autor de pkzip-.

Sin otra pista que seguir buscamos en Google ese “AEAD 10”: nada. Probamos en hex “41 45 41 44 20 31 30”: tampoco, nada.

Nos vamos al router, algún fichero debe escribir literalmente esa cadena. Busquemos dónde aparece.

admin@home:/tmp$ grep -l -r "AEAD 10" /opt/
/opt/squashfs/usr/lib/libgsdf.so
/opt/squashfs/usr/lib/libgsdf.so.1
/opt/squashfs/usr/lib/libgsdf.so.1.0.0
admin@home:/tmp$

Tres ficheros; pero sólo uno es de verdad. Los otros dos son enlaces simbólicos. Al parecer esta librería es la encargada de generar el fichero de configuración. Miremos qué tiene por dentro.

$ strings libgsdf.so.1
...
aes_setkey_enc
sha2_update
rsa_gen_key
gsdfAeadEncrypt
gsdfAeadDecrypt
gsdfEncryptFile
gsdfDecryptFile
...
GSDF 10
AEAD 10
...
error: gsdfAeadEncrypt cannot open /dev/urandom
error: gsdfAeadEncrypt returned %d
...

Con un comando strings vemos básicamente tres cosas:

  • Nombres de las secciones del ejecutable.
  • Símbolos, es decir, funciones que el ejecutable exporta o importa. Nos dan una idea de qué cosas hace. En este caso, por ejemplo, sabemos que usa criptografía pues vemos funciones relacionadas con AES, SHA2 o RSA. También nos llaman la atención gsdfAeadDecrypt porque contiene la marca AEAD y gsdfDecryptFile parece operar con ficheros.
  • Datos inicializados del ejecutable. Si este tuviera un certificado o una clave sin ofuscar ni comprimir lo veríamos. También mensajes y cadenas de formato. Conocer el tipo de mensajes o de errores que muestra nos da una idea de cómo funciona. Así sabemos que gsdfAeadEncrypt hace uso de /dev/urandom.

Posts de noconroy.net

Con esta nueva información en la mano, volvemos a buscar en Internet. Con más suerte esta vez. Encontramos una serie de artículos de hace unos años. El dominio noconroy.net ya no existe pero podemos visitarlo en Archive.org.

A lo largo de estos tres posts, el autor intenta conseguir shell de root en su router F@ST 5355. Igual que nosotros, antes de nada debe conseguir acceso por telnet o SSH. Su plan consiste en descubrir el algoritmo de cifrado de la configuración mediante ingeniería inversa. Esto le permitiría manipular el fichero de configuración, modificar los parámetros del acceso remoto, volverlo a cifrar y aplicarlos como si restaurara una configuración guardada.

Para ello se vale del firmware de un modelo anterior, el F@ST 5350, que Sagemcom había hecho público poco tiempo antes.

Como nosotros, busca la firma “AEAD 10” y llega hasta la librería libgsdf.so. Se centra en la función gsdfDecryptFile y descubre que recibe dos parámetros. Son los nombres de los ficheros origen (cifrado) y destino (descifrado).

Escribe un programa para llamar a las funciones gsdfDecryptFile y gsdfEncryptFile de la librería y con él manipula la configuración. Activando así el acceso remoto. Después prosigue su investigación hasta lograr, en el tercer artículo, un script Python con el algoritmo de cifrado y descifrado.

Su script ya no funciona en el modelo FAST 5657; no obstante es un gran avance. Hemos pasado de no saber nada a tener que actualizar un script existente.

Hay razones para pensar que el algoritmo no ha cambiado demasiado:

  • La firma AEAD 10 sigue siendo la misma.
  • La librería se llama igual y las funciones gsdfDecryptFile y gsdfEncryptFile existen en nuestra versión.
  • La cabecera del fichero y los campos descritos en el artículo son compatibles con lo que hemos encontrado hasta ahora.
  • Es el mismo fabricante y entre un modelo y otro sólo hay cuatro años.

Seguramente sólo hayan cambiado la clave. Vamos a comprobarlo.

El autor de noconroy.net descubre la clave para su firmware haciendo análisis estático del código con radare2. Yo no tengo experiencia en reversing, pero sí en sistemas y programación. Por eso mi técnica es diferente.

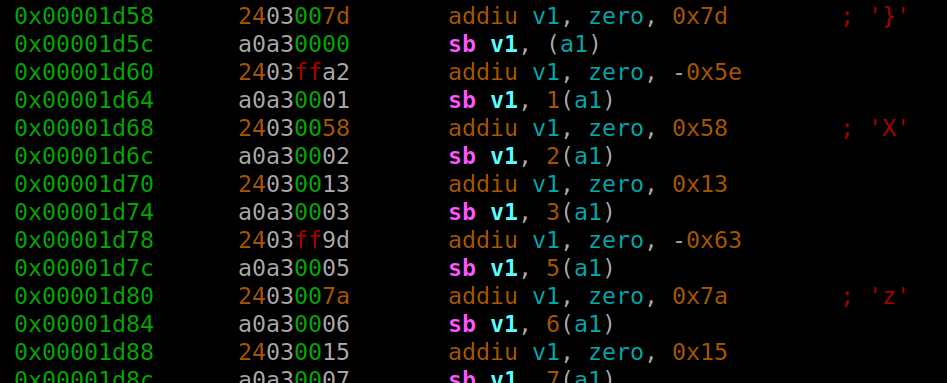

Rutina de generación de la clave en el firmware del modelo 5355. Los números 7d, 58 o 13 son los bytes individuales de la clave de cifrado. EyC.

Compilación cruzada

Lo primero será ejecutar esas dos funciones de la librería. Probaremos el mismo programa usado en los artículos mencionados:

#include <stdio.h>

int gsdfDecryptFile(char *src_file, char *dst_file);
int gsdfEncryptFile(char *src_file, char *tag, char *dst_file);
char *tag = "default";

int main(int argc, char *argv[]) {
  int i = 0;

  if(argc != 4 || (argv[1][0] != 'e' && argv[1][0] != 'd')) {
    printf("Usage: %s [e|d] file_in file_out\n", argv[0]);
    return -1;
  }

  switch(argv[1][0]) {
    case 'e':
      i = gsdfEncryptFile(argv[2], tag, argv[3]);
      printf("Encryption returned: %d\n", i);
      break;
    case 'd':
      i = gsdfDecryptFile(argv[2], argv[3]);
      printf("Decryption returned: %d\n", i);
      break;
  }
  return 0;
}

Pero ¿dónde lo ejecutamos?

El FAST 5355 es MIPS. El modelo 5657, por el contrario, es ARM.

admin@home:/tmp$ cat /proc/cpuinfo
processor       : 0
model name      : ARMv7 Processor rev 5 (v7l)
BogoMIPS        : 100.00
Features        : half thumb fastmult edsp tls idiva idivt lpae
...
Hardware        : BCM96846

Estamos de suerte. Precisamente conozco bien la toolchain para otro dispositivo ARM: la Raspberry Pi. No es exactamente el mismo SOC pero la arquitectura es compatible. De hecho los binarios vienen compilados para ARM EABI5.

$ file libgsdf.so.1.0.0
libgsdf.so.1.0.0: ELF 32-bit LSB shared object, ARM, EABI5 version 1 (SYSV), dynamically linked, stripped

Es más, el busybox del router se ejecuta en Raspberry sin problemas. Copiamos, pues, la librería libgsdf.so a nuestra Raspberry. Ningún error al compilar. Pero falla la ejecución.

pi@raspberrypi:~$ gcc -o prog prog.c -L . -l gsdf
pi@raspberrypi:~$ ./prog
./prog: error while loading shared libraries: libgsdf.so.1: cannot open shared object file: No such file or directory

Antes de ejecutar un binario ELF, el cargador dinámico debe haber leído los módulos que necesita, buscarlos en el sistema, cargarlos en memoria, resolver a su vez las dependencias de estos, buscarlas, cargarlas, etc. Al final del todo cargará el binario ELF y le pasará el control.

Cada binario ELF indica en su interior cuál es su cargador. El comando file lo llama intérprete, como el intérprete de Python o de Bash:

$ file /bin/bash
/bin/bash: ELF 32-bit LSB executable, ARM, EABI5 version 1 (SYSV), dynamically linked, interpreter /lib/ld-linux-armhf.so.3, for GNU/Linux 2.6.32, stripped

Él es quien no encuentra la librería. Las dos formas habituales de resolverlo son copiar la librería a una ruta del sistema o bien añadir la ruta adecuada a la variable de entorno LD_LIBRARY_PATH.

Te las puedes ahorrar. Aquí no te valen.

El problema no es ese. Aunque diga not found no es que no la encuentre, lo que no encuentra es una que le sirva. Porque esta no puede cargarla. La arquitectura es compatible. El procesador reconoce las instrucciones ARM. Pero hasta ahí. Los binarios han sido compilados para otra versión de Linux, con otras librerías y, por supuesto, otro cargador dinámico. El programa terminará funcionando. Pero no lo hará con las librerías de nuestro sistema.

Necesitamos hacer una compilación cruzada. Usaremos la toolchain de Raspbian para compilar. Y, a la hora de enlazar el ejecutable final, lo haremos con la glibc del router. También debemos indicar el cargador correcto porque, con esas librerías extrañas, el de Raspbian se va a estrellar.

Primero copiamos los directorios /lib y /usr/lib a la Raspberry. Y después le decimos a GCC lo que queremos hacer:

$ ROUTERFS=/home/pi/router_arm/squashfs
$ gcc -o prog prog.c \
    -L $ROUTERFS/lib \
    -L $ROUTERFS/usr/lib \
    -l gsdf \
    -l c \
    -l rt \
    -l pthread \
    -Wl,-rpath=$ROUTERFS/lib \
    -Wl,-rpath=$ROUTERFS/usr/lib \
    -Wl,--dynamic-linker=$ROUTERFS/lib/ld-linux.so.3
  • incluimos esos dos directorios como ruta preferente a la hora de buscar las librerías para el linker
  • añadimos la librería gsdf (la que queremos usar)
  • añadimos la libc externa
  • las versiones modernas de libc requieren librt y libpthread, las añadimos también
  • con el parámetro rpath ordenamos al linker incluir en el fichero binario las rutas hardcoded donde buscar las librerías. Estas rutas tienen preferencia sobre las indicadas en /etc/ld.so.conf. Por tanto, cuando el cargador busque una libc para este ejecutable, encontrará la del router en lugar de cargar la de Raspbian.
  • forzamos el cargador correcto, que es quien entiende cómo manejar esas librerías.

Compilado así, funciona sin problemas:

pi@raspberrypi:~$ ./prog
Usage: ./prog [e|d] file_in file_out

Ya podemos cifrar y descifrar a voluntad usando las mismas funciones que el firmware. Nos será más sencillo hacer pruebas.

Algoritmo de cifrado

Para estudiar cómo funciona el el cifrado sin hacer ingeniería inversa vamos a cifrar un fichero muy cortito. Por ejemplo 4 bytes, 4 letras “a”.

$ echo -n aaaa > testfile
$ ./prog e testfile testfile.out
header size         : 48
associated data size: 7
encrypted data size : 4
output size         : 59
Encryption returned: 0

Durante el proceso la propia librería gsdf revela cierta información. El tamaño de salida son 59 bytes. Resultado de sumar los anteriores 48 bytes de cabecera, 7 de datos asociados y 4 de datos cifrados.

Así es el fichero que obtenemos tras cifrar:

$ hd testfile.out
00000000  41 45 41 44 20 31 30 00  00 00 00 3b 00 00 00 07  |AEAD 10....;....|
00000010  1e 19 15 3b 53 30 45 8f  12 99 99 b6 d5 db ff 66  |...;S0E........f|
00000020  51 f6 ac 1f 4d 9b 2f 2b  f5 85 8c bb 9b c4 ca 8d  |Q...M./+........|
00000030  64 65 66 61 75 6c 74 f4  7d ee fa                 |default.}..|

Tal como vimos antes, tenemos la firma AEAD 10\0. Luego el número 00 00 00 3b equivalente a 59, eso es el tamaño. Después viene el número 00 00 00 07, cabe pensar que se trata del dato associated data size.

Las filas 00000010 y 00000020 no sabemos aún qué son. Pero varían en cada iteración.

A continuación dice default. Supondremos que es el associated data porque mide 7 bytes.

Y finalmente 4 bytes cifrados f4 7d ee fa. El tamaño del cifrado es igual al tamaño del texto claro. Lo cual significa stream cipher. Si fuera un cifrador en bloque, la salida -como mínimo- habría sido del tamaño del bloque. Y no hay cifrado en flujo sin vector de inicialización.

En teoría, dicho vector debería ser aleatorio. Antes vimos un mensaje haciendo referencia a /dev/urandom. Abrir un fichero o leer de un fichero son llamadas al sistema. Como sabrás, strace es una utilidad que registra y muestra las llamadas al sistema efectuadas por un ejecutable.

$ strace -x ./prog e testfile testfile.out
execve("./prog", ["./prog", "e", "testfile", "testfile.out"], [/* 17 vars */]) = 0
...
open("/dev/urandom", O_RDONLY)          = 3
read(3, "\x1e\x19\x15\x3b\x53\x30\x45\x8f\x12\x99\x99\xb6\xd5\xdb\xff\x66", 16) = 16
close(3)                                = 0

Aquí vemos cómo se ha abierto /dev/urandom y se han leído 16 bytes: 1e 19 ... ff 66. Ve arriba y mira en el volcado del fichero la linea 00000010. Ahí tienes esos mismos 16 bytes formando el vector de inicialización.

Tal como habíamos supuesto, el algoritmo de cifrado no ha cambiado apenas respecto a lo encontrado en noconroy.net. Vamos a comprobar si la clave es distinta.

La nueva clave

El cifrado, suponemos, sigue haciéndose con AES-CTR. Hay herramientas como aesfinder capaces de encontrar una clave AES en la memoria de un proceso simplemente viendo el rastro que dejan las operaciones derivadas de ella. Realmente ingenioso. Una maravilla. No vamos a usarlo.

Seguiremos el método tradicional: ejecutaré el programa con el depurador, buscaré algún sitio donde pueda estar la clave y miraré cuál es. Veamos algunas funciones de la librería que podrían estar relacionadas con la clave:

$ strings libgsdf.so | grep key
aes_setkey_enc
aes_setkey_dec
rsa_check_pubkey
rsa_check_privkey
rsa_gen_key
x509parse_key
x509parse_keyfile
...

Me gusta aes_setkey_enc. Suena a “función que llamas para establecer cuál va a ser la clave”. La buscamos en Google. Encontramos lo que parece ser un SDK: WICED™ v3.1.0 - API Reference Guide. Según dice ahí, este es su prototipo:

// AES key schedule (encryption)
void aes_setkey_enc (aes_context_t *ctx, const unsigned char *key, int32_t keysize)

Recibe un puntero a una estructura (que no nos interesa), un puntero al buffer con la clave (que nos interesa mucho) y un entero con el tamaño de esta.

Abrimos gdb, ponemos un punto de ruptura y ejecutamos. Si tenemos suerte la ejecución se detendrá al entrar en la función:

$ gdb --args ./prog e testfile testfile.out
GNU gdb (Raspbian 7.7.1+dfsg-5+rpi1) 7.7.1
...

(gdb) break aes_setkey_enc
Function "aes_setkey_enc" not defined.
Make breakpoint pending on future shared library load? (y or [n]) y
Breakpoint 1 (aes_setkey_enc) pending.

(gdb) r
Starting program: prog e testfile testfile.out
...
Breakpoint 1, 0x76fae380 in aes_setkey_enc () from libgsdf.so.1

(gdb)

Desconozco cómo se hace el paso de parámetros en arquitectura ARM. ¿En la pila, en los registros? Lo averiguaremos inspeccionando el código justo antes de hacer la llamada a la función aes_setkey_enc. Pedimos al depurador el stack de ejecución:

(gdb) info stack
#0  0x76fae380 in aes_setkey_enc () from libgsdf.so.1
#1  0x76fad628 in gsdfAeadEncrypt () from libgsdf.so.1

Cuando aes_setkey_enc retorne, la ejecución se reanudará desde la dirección 0x76fad628, así que examinaremos los bytes previos a la llamada volcándolos en ensamblador:

   0x76fad618 <+408>:   mov     r1, r8
   0x76fad61c <+412>:   mov     r0, r9
   0x76fad620 <+416>:   mov     r2, #256        ; 0x100
   0x76fad624 <+420>:   bl      0x76faaef4
   0x76fad628 <+424>:   mov     r1, r11

Se fijan tres registros: r1, r0 y r2. En 0x76fad624 se produce la llamada y la instrucción siguiente ya es por donde seguiría ejecutando el programa. Esos tres registros pueden ser los tres parámetros. ¿Qué valor toman?

(gdb) i r
r0             0x7efff438       2130703416
r1             0x7efff3f8       2130703352
r2             0x100            256

Uno debe ser un puntero a estructura AES. El otro un puntero al buffer con la clave y el tercero su longitud. Ese último parece ser 256.

El registro r1 contiene la dirección del buffer. 256 bits son 32 caracteres, los volcamos:

(gdb) x /32bx $r1
0x7efff3f8:     0x7d    0xa2    0x58    0x13    0xdd    0x9d    0x7a    0x15
0x7efff400:     0x3e    0x60    0xa0    0x28    0xba    0xdd    0xb2    0x88
0x7efff408:     0x00    0x00    0x00    0x00    0x00    0x00    0x00    0x00
0x7efff410:     0x00    0x00    0x00    0x00    0x00    0x00    0x00    0x00

Espera… en el post de noconroy la clave de 128 bits (16 carácteres) era esta:

7d a2 58 13 dd 9d 7a 15 3e 60 a0 28 ba dd b2 88

¡La primera mitad es idéntica! Ahora en vez de 128 son 256 bits, pero se han limitado a completar con ceros.

Actualizamos el script de Python con esta nueva clave y ya puedo descifrar con él lo cifrado con la librería. Funciona.

$ echo hola > testfile
$ ./prog e testfile testfile.out
header size         : 48
associated data size: 7
encrypted data size : 5
output size         : 60
Encryption returned: 0
$ python gsdf.py d < testfile.out
hola

Pero al revés, no. La librería no reconoce lo cifrado con Python.

$ ./prog d testfile_python.out testfile_python
Error: gsdfAeadDecrypt returned -21
Decryption returned: -1

Cifrado autenticado

AEAD, decíamos al principio, eran las iniciales de Authenticated Encryption with Associated Data. Lo cual es un derivado de Authenticated Encryption. Y consiste en añadir al texto cifrado un código (MAC) en el que involucramos el mensaje y la propia clave de cifrado. El sistema destino se asegura así de procesar solo aquellos mensajes generados por alguien que estaba en posesión de la clave.

Hay varios esquemas en función de si calculamos el código del mensaje en claro o del mensaje ya cifrado. El más común y el recomendado es cifrar el mensaje primero, y luego calcular un HMAC de la clave y el texto cifrado.

El Associated Data simplemente son datos añadidos al mensaje cifrado. Que van en claro pero también entran en el cálculo del HMAC. Por lo que solamente se garantiza su integridad.

Según el programa de noconroy, en el F@ST 5355 se calculaba así:

ciphertext = b"AEAD 10\x00"
ciphertext += int_to_hex(total_length, 4)
ciphertext += int_to_hex(tag_length, 4)
ciphertext += int_to_hex(iv, 16)
ciphertext += key
ciphertext += tag
ciphertext += data_ciphertext

h = SHA256.new()
h.update(ciphertext)
mac = h.digest()

...

ciphertext += mac[0:16]

El buffer se compone de:

  • la firma “AEAD 10\0”
  • los dos tamaños de 4 bytes (del fichero final y de los datos asociados)
  • el vector de inicialización (16 bytes)
  • la clave, en este modelo 16 bytes, en el nuestro 32
  • los datos asociados (en la variable tag)
  • y el mensaje cifrado

Se calcula un hash SHA-256 de todo y los primeros 16 bytes de ese hash es lo que emplean como MAC.

Este esquema se denomina Encrypt-then-MAC (EtM). Y, aunque cumple su función, la implementación es mejorable.

  • En primer lugar, truncar un hash es muy mala idea. Una propiedad fundamental de una función hash como SHA256 es su alta resistencia a colisiones. Pero sólo es cierto si conservamos sus 256 bits (32 bytes) de salida. Si lo truncamos a 16 dicha propiedad se pierde.
  • Es más, en lugar de usar un hash deberían haber usado una construcción HMAC, parecida a un hash, pero pensada especialmente para esta función.
  • También se recomienda usar claves diferentes para cifrar y para calcular el MAC.

En cualquier caso, es suficiente para guardar la configuración de un router que tiene hardcoded la clave de cifrado. Veamos qué ha cambiado entre el modelo 5355 y el 5657 para que no funcione.

Empezamos por listar aquellas funciones de libgsdf.so relacionadas con un SHA-256.

$ strings libgsdf.so | grep -i sha2
sha2_starts
sha2_update
sha2_finish
sha2_hmac_starts
sha2_hmac_update
sha2_hmac_finish
sha2_file
sha2_hmac

Cifraremos un fichero de prueba mientras ponemos breakpoints en sha2_hmac_update y en sha2_update para ver cuál usa y sobre qué se calcula:

Breakpoint 3, 0x76fb2898 in sha2_update () from libgsdf.so.1

Ahí está, y tal como hicimos para aes_setkey_dec miramos su prototipo:

void sha2_update( sha2_context *ctx, const unsigned char *input, size_t ilen )

Recibe tres parámetros:

  • un puntero a la estructura inicializada
  • un puntero al buffer sobre el que se calcula el hash
  • el tamaño del buffer
(gdb) i r
r0             0x7efff2c4    2130703044
r1             0x21018       135192
r2             0x37          55

Esta vez volcaremos el buffer en formato hexdump, así será más fácil reconocerlo.

(gdb) define hd
>dump binary memory dump.bin $arg0 $arg0+$arg1
>shell hd dump.bin
>end

(gdb) hd $r1 $r2
00000000  41 45 41 44 20 31 30 00  00 00 00 3b 00 00 00 07  |AEAD 10....;....|
00000010  3e 1a b8 3a ac 70 2b d3  1a d8 43 64 c9 bf 49 88  |>..:.p+...Cd..I.|
00000020  7d a2 58 13 dd 9d 7a 15  3e 60 a0 28 ba dd b2 88  |}.X...z.>`.(....|
00000030  64 65 66 61 75 6c 74 2f  fb dc e9                 |default/...|
0000003b

(gdb)

En la línea 00000000 están la firma y los tamaños. La fila 00000010 era el vector de inicialización aleatorio. La fila 00000030 comenzaba en los datos asociados y seguía por el mensaje cifrado. La fila 00000020, aquí ha resultado ser los primeros 16 bytes de la clave de 32.

El hash SHA-256 del buffer anterior es:

$ xxd -r /tmp/buffer | sha256sum -
4f7974990219ddebdaa204827e57aaa82003adba8a159a6a21b7b7d320578655  -

Mientras que el fichero cifrado:

$ hd testfile.out
00000000  41 45 41 44 20 31 30 00  00 00 00 3b 00 00 00 07  |AEAD 10....;....|
00000010  3e 1a b8 3a ac 70 2b d3  1a d8 43 64 c9 bf 49 88  |>..:.p+...Cd..I.|
00000020  4f 79 74 99 02 19 dd eb  da a2 04 82 7e 57 aa a8  |Oyt.........~W..|
00000030  64 65 66 61 75 6c 74 2f  fb dc e9                 |default/...|

Vemos como en la línea 00000020, donde antes estaban los primeros 16 bytes de la clave, ahora están los primeros 16 bytes del hash calculado.

El algoritmo por tanto sigue siendo el mismo. Sólo que en lugar de utilizar la clave completa para calcular el MAC, sólo se usan los primeros 16 bytes. Hacemos ese pequeño cambio en el script de Python y…

$ python gsdf.py e < testfile > testfile.out
$ ./prog d testfile.out testfile
input size          : 59
header size         : 48
associated data size: 7
decrypted data size : 4
Decryption returned: 0

Hemos conseguido hacer funcionar el programa Python con tan sólo cambios menores.

Si quisiéramos, ahora podemos activar el acceso remoto sin más que incluir el nodo SSHEnable en el fichero de configuración, comprimirlo, cifrarlo y volverlo a subir.

<Device>
  <Services>
    <RemoteAccess>
      <HTTPEnable>true</HTTPEnable>
      <HTTPSEnable>true</HTTPSEnable>
      <SSHEnable>true</SSHEnable>
    </RemoteAccess>

Aquí tienes los dos programas necesarios para hacer eso, tr-069-proxy part2:

  • con showconfig.py device.cfg device.xml descifras el fichero
  • editas device.xml para incluir el nodo SSH o las opciones que quieras
  • y regeneras el fichero cfg con xml2cfg.py.

Implicaciones de seguridad

Una vez descifrado, el fichero de configuración contiene información de todo tipo. Por ejemplo:

  • Datos identificativos del dispositivo (fabricante, modelo y número de serie)
  • Cuentas de usuario, perfiles de acceso y contraseñas en claro
  • Configuración de los puntos de acceso WiFi (SSID, contraseña, PIN WPS, filtrado por MAC)
  • Datos de registro VoIP del usuario
  • Configuración del ACS (URL, usuario y contraseña)
  • Accesos remotos habilitados (HTTPS, HTTP, SSH o telnet)
  • Configuración del filtro parental y cortafuegos
  • Listado de los hosts conectados a la red (IP, MAC, hostname)
  • Configuración de la interfaz óptica (RegId o PLOAM password)

Sumado al usuario y contraseña por defecto “1234/1234” podría dar lugar a escenarios como estos:

Un intruso que accediera puntualmente a tu red por un punto de acceso mal configurado, podría entrar en el router usando el usuario 1234. Y una vez dentro volcar la configuración y descifrarla obteniendo toda la información. No sólo eso. Podría manipularla activando el WPS o el acceso remoto SSH.

El fichero también contiene las credenciales del servicio VoIP. Con estos datos alguien podría configurar un teléfono SIP y hacer llamadas que quedarían reflejadas en tu factura.

Con el fin de evitarlo, algunos ISP han eliminado la opción de salvar y cargar un backup. Un movimiento agresivo y desconsiderado hacia el usuario final.

Una solución más adecuada podría ser solicitar una contraseña al usuario en el momento de generar el fichero y utilizarla para derivar la clave de cifrado; en lugar de usar siempre la misma clave estática.

Conclusiones

En este artículo hemos investigado cómo funciona el mecanismo de cifrado de la configuración de un router doméstico. Partiendo del algoritmo de un modelo anterior, lo hemos actualizado con tan sólo unos cambios menores. Hemos modificado el fichero y lo hemos vuelto a cifrar para activar el acceso remoto.

Hemos visto cómo llamar a las funciones de una librería desconocida; para lo cual fue necesario compilar un programa totalmente desligado de las librerías del sistema anfitrión.

A la hora de estudiar el funcionamiento interno del algoritmo nos hemos valido únicamente de herramientas genéricas como strings, gcc, gdb, strace o hexdump, presentes en muchos sistemas Unix.

Para terminar, hemos discutido algunas implicaciones de seguridad relacionadas con el uso de una clave estática oculta al usuario. Exponiendo, una vez más, cómo la seguridad por oscuridad penaliza al usuario final sin aportar protección contra un atacante.

Referencias

Artículos relacionados:

Para ampliar información:

Ficheros usados durante el artículo:
